Beschreibung

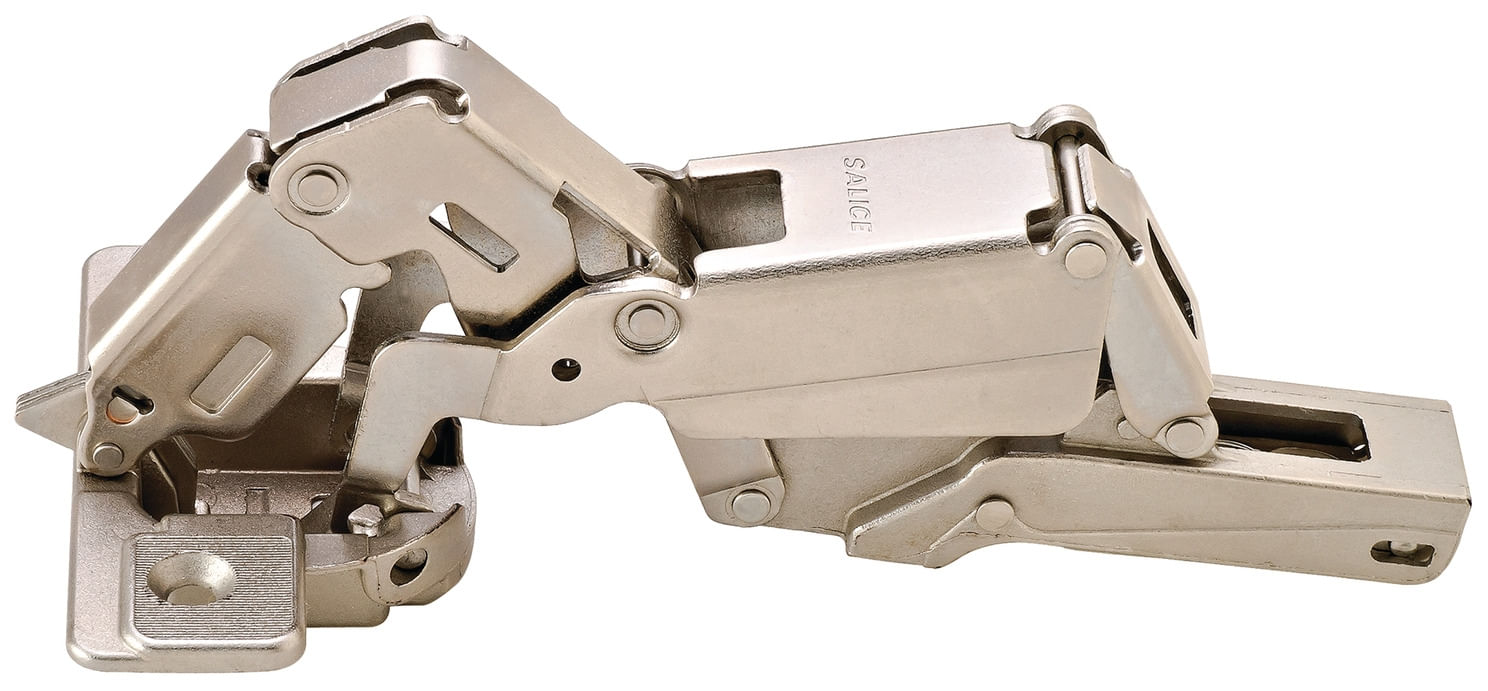

Häfele Duomatic
- Häfele Markenqualität
- hochwertiges Topfband Duomatic Push zum Schrauben
- Öffnungswinkel: 165°
- mit Öffnungsautomatik Push – separate Zuhaltung/Schnäpper erforderlich
- Null-Einsprung zur Verwendung mit Innen-oder Tablarauszügen
- stabiles und robustes Möbelscharnier mit Schließautomatik
- Bohrbild: Topf 52/5,5 mm (andere Bohrbilder auf Anfrage lieferbar)
- Bohrtiefe: Scharniertopf 11 mm
- Material: Topf aus Zinkdruckguss, Gelenkarm aus Stahl
- Oberfläche: vernickelt
Ausführung: (bitte auswählen)
- Eckanschlag
- Mittel-/Zwillingsanschlag
Montage:
- Tür am Korpus zum Aufschieben mit Duomatic A Montageplatten oder Schnellmontage mit Duomatic SM Montageplatten
Einstellmöglichkeit:
- Seitenverstellung von –1,5 bis +4,5 mm
- Höhenverstellung von –2 bis +2 mm
- Tiefenverstellung mit Duomatic A Montageplatten +2,8 mm, mit Duomatic SM Montageplatten von –0,5 bis +2,8 mm
Mengeneinheit
- per 1 Stück Topfscharnier (ohne Montageplatte)
| Türaufschlag mm | |||||||||||||||
| -8 | -7 | -6 | -5 | -4 | -3 | -2 | -1 | 0 | 1 | 2 | 3 | 4 | 5 | 6 | |
| 0 | |||||||||||||||
| 3 | 4 | 5 | 3 | ||||||||||||
| 3 | 4 | 5 | 6 | 7 | 8 | 6 | |||||||||
| 3 | 4 | 5 | 6 | 7 | 8 | 9 | |||||||||
| Topfabstand E mm | Montageplatte Distanz mm | ||||||||||||||
| Mindestfuge | |||||||
|---|---|---|---|---|---|---|---|
| Türdicke mm | Topfabstand E mm | ||||||
| 3,0 | 4,0 | 5,0 | 6,0 | 7,0 | 8,0 | ||
| Eine Abrundung der Tür reduziert die angegebenen Werte. | |||||||
| 16 | 0,0 | 0,0 | 0,0 | 0,0 | 0,0 | 0,0 | |
| 18 | 0,0 | 0,0 | 0,0 | 0,0 | 0,0 | 0,0 | |
| 20 | 0,0 | 0,0 | 0,0 | 0,0 | 0,0 | 0,0 | |
| 22 | 0,7 | 0,1 | 0,1 | 0,1 | 0,1 | 0,1 | |
| 24 | 2,7 | 1,8 | 1,2 | 0,9 | 0,7 | 0,6 | |
| 26 | 4,6 | 3,8 | 3,0 | 2,5 | 2,0 | 1,7 | |
| 28 | 7,9 | 6,9 | 5,9 | 4,9 | 3,9 | 3,2 | |
| Mindestfuge F | |||||||
Außenmaß und Abstände
|
Bei Verwendung von Scharnier für Eckanschlag, Montageplatte Distanz 0 mm und Topfabstand 3 mm öffnet die Tür mit seitlichem Ausschwenken bis 5,5 mm. |
| Farbe: | Silber | Lochabstand: | 52 mm | Material: | Zinkdruckguss | Produktionsland: | Made in Italy | Topfdurchmesser: | 35 mm | Topftiefe: | 11 mm | Öffnungswinkel: | 165 |
|---|
