Beschreibung

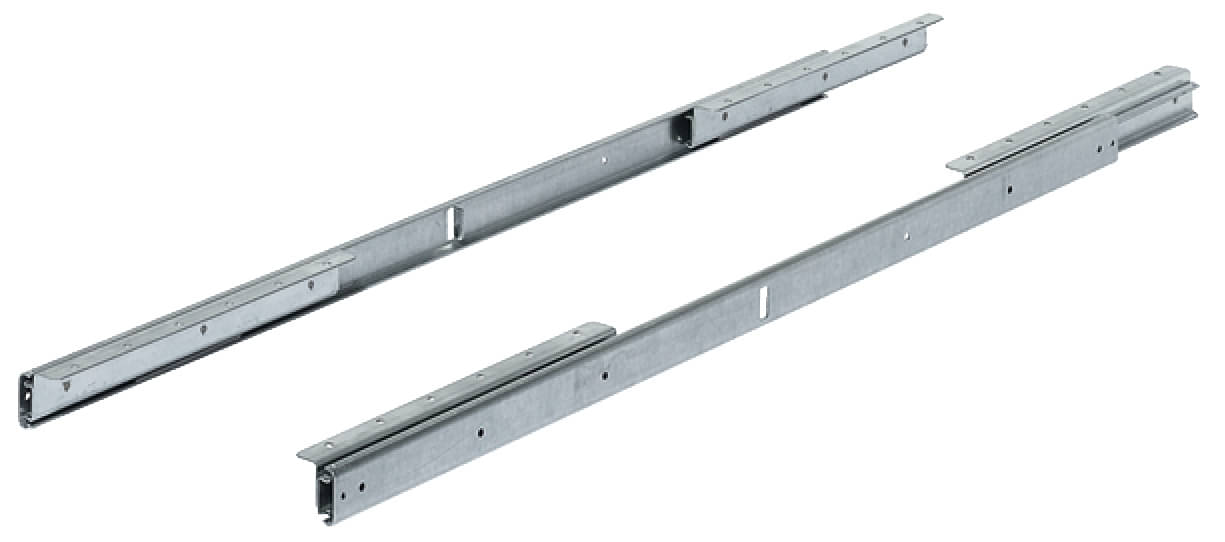

Häfele Kugelführung für 1 Einlageplatte asynchron oder synchron für Zargentisch
- Häfele Markenqualität
- hochwertige Kugelführung für Zargentische für 1 Einlageplatte
- dieser massiver Auszug ermöglicht 2 zusätzliche Plätze mehr am Tisch
- praktischer und platzsparender Tischauszug zum Schrauben
- besonders robuster und langlebiger Auszug aus Stahl
- Werkstoff: Stahl
- Oberfläche: verzinkt
wichtiger Bestellhinweis:
- 8 Führungsstifte und 4 Schließhaken oder 4 Drehriegel sind nicht in der Garnitur enthalten
- bitte separat bestellen
Ausführung: (bitte auswählen)
- 850/640 – asynchron – Einbaulänge 850 mm – Tragkraft 60 kg
- 850/640 – asynchron – Einbaulänge 850 mm – Tragkraft 90 kg
- 1200/840 – asynchron – Einbaulänge 1200 mm – Tragkraft 60 kg
- 850/640 – synchron – Einbaulänge 850 mm – Tragkraft 60 kg
- 1200/890 – synchron – Einbaulänge 1200 mm – Tragkraft 60 kg
Mengeneinheit
- 1 Garnitur (Links und Rechts)
Montage
 |
 |
|
Tragkraft 60 kg |
Tragkraft 90 kg |
Technische Daten
| Einbaulänge | mm |
850 |
1200 | ||
|---|---|---|---|---|---|
|
Tragkraft |
kg |
60 |
90 |
60 |
90 |
|
Öffnung für Einlageplatte |
mm | 640 | 640 | 890 | 840 |
|
Breite der Einlageplatte |
mm | 1 x 600 | 1 x 600 | 2 x 400 | 2 x 400 |
|
Gesamt-Auszugslänge |
mm | 1250 | 1410 | 1830 | 1780 |
|
Länge Montagewinkel |
mm | 290 | 320 | 338 | 370 |
| empfohlene Tischlänge | mm | 900–1200 | 1250–1800 | ||
Hinweis zur Auswahl des Ausziehtischbeschlags
Einbaulänge des Ausziehtischbeschlags = ca. Länge Zarge/Gestell oder ca. 2/3 des Tisch-Durchmessers bzw. der Tischlänge ohne Einlageplatten
| Farbe: | Silber | Material: | Stahl | Produktionsland: | Made in Germany |
|---|
Downloads
- Montageanleitung
