Beschreibung

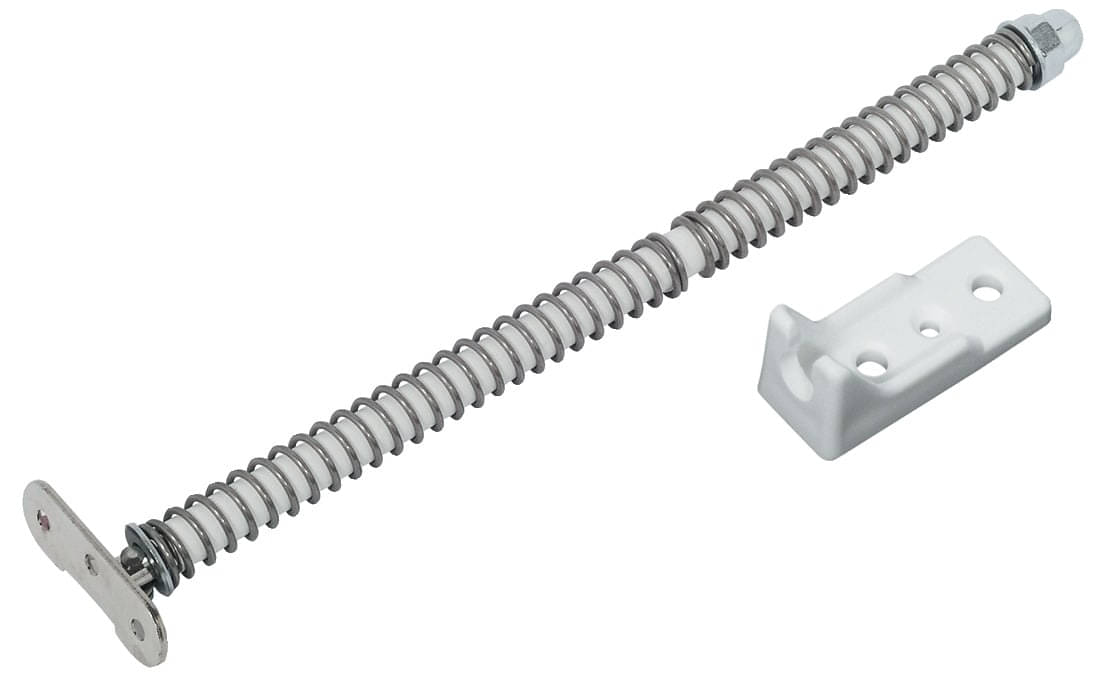

Häfele Klappenbeschlag FLAP-EX zum Schrauben

Produktdetails:

• Häfele Markenqualität
• Kippbeschlag FLAP-EX mit Federlagerung in Öffnungs-und Schließrichtung
• besonders geeignet für Frontklappen in Badmöbeln und Laborschränken
• Öffnungswinkel: ca. 27°
• Frontmaße für 1 Flap-Ex max. 400 x 590 x 19 mm (B x H x D)
• Füllgewicht max. 5 kg
• Montage: zum Schrauben
• Material: Stahl, Hülse und Anschraublager aus Kunststoff
• Oberfläche: vernickelt/weiß

Lieferumfang:

• 1 Winkelfuß
• 1 Rundstab mit Hülse
• 2 Unterlegscheiben
• 2 Spiralfedern
• 1 Anschraublager

Anwendung

Zum Anschlag der Frontklappe werden zusätzlich 2 Topfscharniere und der Schnäpper Mini-Latch benötigt.

Ein leichter Druck auf die Türe und der Beschlag wird über die Federkraft um ca. 27° geöffnet. Wird die Klappe geschlossen, muss die Klappe zurück in den Schrank gedrückt werden. Dort wird diese durch den Schnäpper gehalten.

Montage

• Winkelfuß an die Frontplatte schrauben.
• Anschraublager an die Korpusseitenwand schrauben.
• Rundstab zwischen den beiden Spiralfedern in das Anschraublager drücken.
