Beschreibung

Häfele Topfscharnier Modell H1425 – für Glastüren Eckanschlag

• Häfele Markenqualität
• hochwertiges Glastürscharnier H1425 – Metalla Mini
• stabiles Topfscharnier für Glastüren mit Schließautomatik
• bestens geeignet für Vitrinen, Schränke aus Glas, usw.
• Anschlag: Eckanschlag
• für Glasdicke: 4-6 mm
• Topfbefestigung: zum Schrauben
• Montage: Tür am Korpus zum Aufschieben mit Aufschiebetechnik A
• Gelenkarm: gerade
• Werkstoff: Topf aus Kunststoff, Gelenkarm aus Stahl
• Oberfläche: Gelenkarm vernickelt, Topf schwarz

Einstellmöglichkeit:

• Seitenverstellung ±2,5 mm
• Höhenverstellung ±2 mm (über Montageplatte)
• Tiefenverstellung ±2 mm

Lieferumfang:

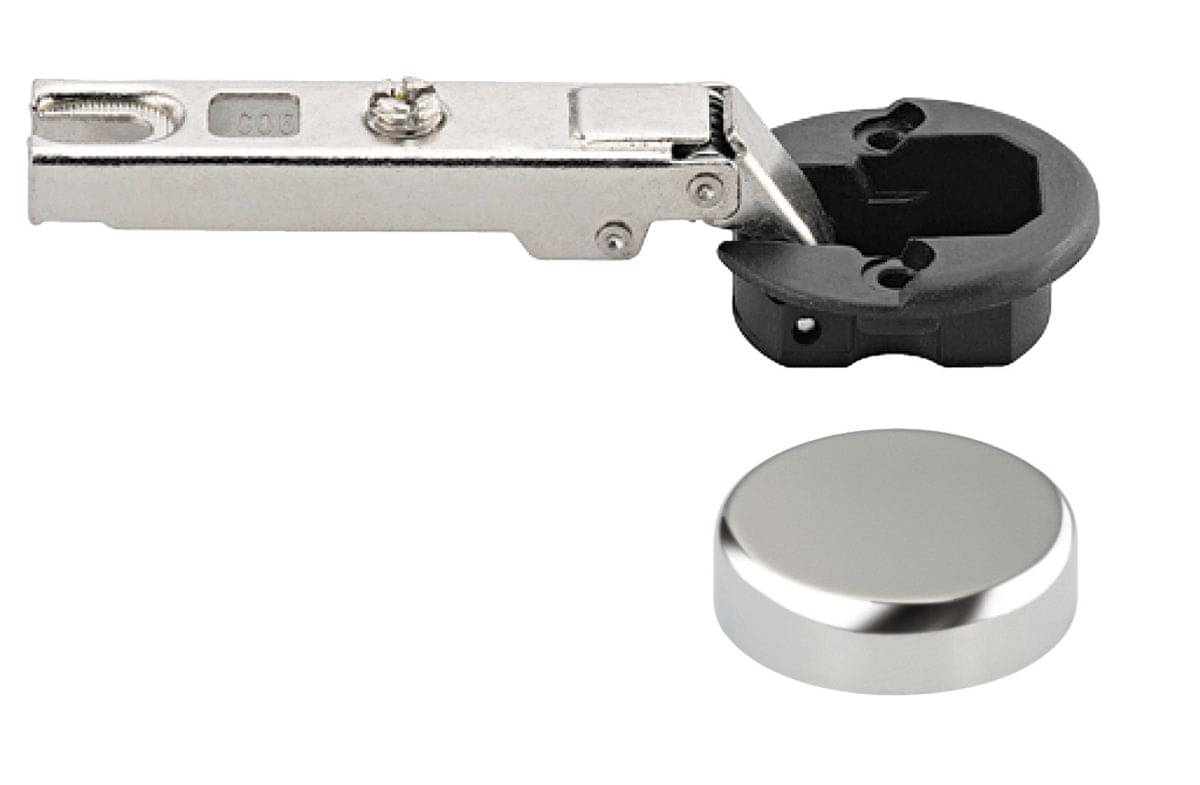

• 1 Stück – Glastürscharnier inkl. Abdeckkappe
• Montageplatte bitte separat bestellen



Türaufschlag mm
11,5	12,5	13,5	14,5	15,5	16,5	17,5	18,5	19,5
Topfabstand E mm					Montageplatte Distanz mm
				3	4	5	6		0
		3	4	5	6				2
3	4	5	6						4



Hinweis

Maße und Fugenberechnung der Zeichnungen und Tabellen sind berechnet:

• bei Werkseinstellung
• mit Montageplatte Distanz 0 mm



Glasdicke mm	Topfabstand mm
	3	4	5	6
4–6	Der Türaufschlag beim Öffnungsablauf beträgt grundsätzlich 1 mm





Hinweis

Die Werte der Topfabstandstabelle gelten für die Mittelstellung der Seitenverstellschraube.



Montage



Hinweis

Für den Glasausschnitt sind umlaufend 3 mm Fuge zu berücksichtigen.

Bestellhinweis

Bei einer Türhöhe >600 mm Mittelscharnier bestellen.

Farbe:	Silber
Material:	Stahl
Öffnungswinkel:	92
