Beschreibung

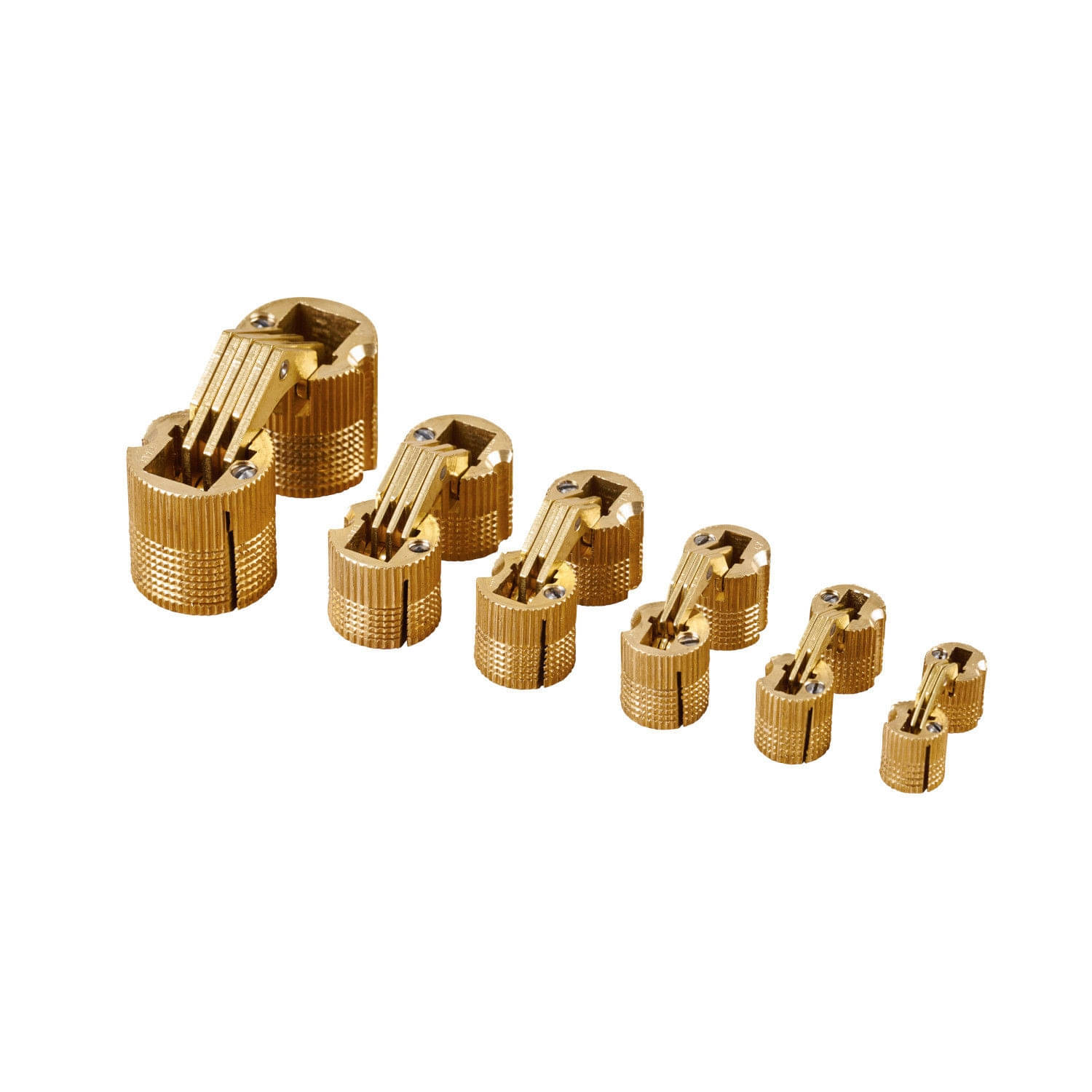

Häfele Einbohrband Zysa für unsichtbaren Anschlag Öffnungswinkel 180°
- Das Häfele Einbohrband Zysa ist in 7 verschiedenen Größen erhältlich
- Durch Anziehen einer Spannschraube wird ein fester Sitz gewährleistet
- Bei besonders hohen Beslastungen können die Zylinder von der Stirnseite her durch je eine Spanplatten- oder Holzschraube gesichert werden.
Produktdetails:
- Material: Messing
- Oberfläche: matt
- Öffnungswinkel: 180°
- Anschlag: rechts und links verwendbar
- Montage: zum Schrauben
- für unsichtbaren Anschlag
Ausführungen:
- für Holzdicke: 14 – 19 mm – 10 mm
- für Holzdicke: 17 – 22 mm – 12 mm
- für Holzdicke: 20 – 26 mm – 14 mm
- für Holzdicke: 22 – 28 mm – 16 mm
- für Holzdicke: 24 – 32 mm – 18 mm
- für Holzdicke: 31 – 40 mm – 24 mm
Lieferumfang:
- 1 Stück Einbohrband Zysa
Anwendungs- und Planungsmaße
| für Holzdicke mm | 14–19 | 17–22 | 20–26 | 22–28 | 24–32 | 31–40 |
| Schrauben-Durchmesser mm | 2,5 | 3,0 | 3,5 | 3,5 | 4,0 | 4,5 |
| Länge L mm | 11,0 | 13,5 | 15,5 | 16,5 | 17,5 | 25,0 |
| Bohr-Durchmesser C mm | 10,0 | 12,0 | 14,0 | 16,0 | 18,0 | 24,0 |
| Bohrtiefe T mm | 11,0 | 13,5 | 15,5 | 16,5 | 17,5 | 25,0 |
| Maß A mm | 16,5 | 20,0 | 23,0 | 25,0 | 27,0 | 36,5 |
| Maß B mm | 2,0 | 2,2 | 3,0 | 3,0 | 3,0 | 3,5 |
| Fuge F mm | 2,5 | 3,5 | 3,0 | 3,0 | 3,0 | 3,5 |
Anwendung
|
Anschlagbeispiel für stumpf aufschlagende Türen |
|||||||||||
 |
|||||||||||
| Tür geschlossen | Tür geöffnet | ||||||||||
|
(1) Tür |
(2) Seite | (3) Scharnier | |||||||||
| Material: | Messing | Produktionsland: | Made in Italy | Öffnungswinkel: | 180 |
|---|
